珠海航聯科技是一家從事固態繼電器（無觸點開關）、接觸器、斷路器、固態功率控制器研發和銷售的廠家。今天跟大家一起來了解一下什么是固態繼電器以及無觸點開關（即固態繼電器）的工作原理。

一、固態繼電器的組成

固態繼電器是由微電子電路、分立電子器件、電力電子功率器件組成的無觸點開關，用隔離器件實現了控制端與負載端的隔離。

二、固態繼電器的工作原理

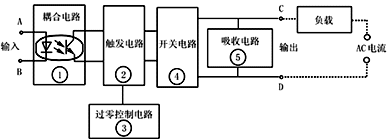

固態繼電器是按照使用場合可以分成交流型和直流型兩種，它們分別在交流或直流電源上做負載的開關，不能混用。下面以交流型的SSR為例來說明它的工作原理，圖1是它的工作原理框圖，圖1中的部件①～④構成交流SSR的主體，從整體上看，SSR只有兩個輸入端（A和B）及兩個輸出端（C和D)，是一種四端器件[1]。工作時只要在A、B上加上一定的控制信號，就可以控制C、D兩端之間的“通”和“斷”，實現“開關”的功能，其中耦合電路的功能是為A、B端輸入的控制信號提供一個輸入/輸出端之間的通道，但又在電氣上斷開SSR中輸入端和輸出端之間的（電）聯系，以防止輸出端對輸入端的影響，耦合電路用的元件是“光耦合器”，它動作靈敏、響應速度高、輸入/輸出端間的絕緣（耐壓）等級高；由于入端的負載是發光二極管，這使SSR的輸入端云容易做到與輸入信號電平相匹配。
